580KW静音并网发动机的并机柜电路电子商务图设计原理：由冲机械元件AC220V/DC24V，作为并网发动机的控住器用到的输送的电源开关DC24V。并网发动机的进行后由KA5讨论220V后面继机械元件输送的个进行无线走势。静音并网发动机的控住器完成无线走势回路开关把并网发动机的的电流大小、电压降，次数，速比等并网发动机的的各样叁数无线走势反映到控住器，由控住器听到标志位。   当柴油密度带发同步主轴电机初始化后，把电送回旋转转换开关按钮柜上方的主母排。掌控器用设计监控录像超过所需條件初始化汽柴油掌控，发动掌控，用DC24V继小家电输送移动数据信号灯。带发同步主轴电机掌控器用电流电压值监测器器二次回路，监测器器到能够满足高压高压初始化电流电压值，掌控器用KA3继小家电输送分闸移动数据信号灯，合上主旋转转换开关按钮断路，高压高压分闸后分闸显示灯灯亮。当掌控设计所需分闸的时刻，用KA四分闸继小家电输送分闸移动数据信号灯，主旋转转换开关按钮高压高压分闸，高压高压分闸灯亮。

工程名称：两台广西顶博发电机组制造:580KW柴油发电机并在机柜主要元件配置清单
主按钮开关柜
编号	各称	主要参数型号规格	计量单位	数目	服务商
1	万用式前端框架低压断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	并网发减速发动机组把控好器	HGM9510	只	2	众智
3	直流电压24v电源模块图片	BAC06A	只	2	众智
4	小形中间商继物品	HH52P    DC24V	只	8	正泰
5	中大型在期间继家用电器	HH52P AC220V	只	2	正泰
6	击穿器	RT14-20/6A	套	16	正泰
7	数字指示灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	按钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	与地面铜排	TMY-60*6	米	2	国优
13	电绝缘子	环形，红白色，M10	只	12	海坦
14	辅助材料		台	2	国优

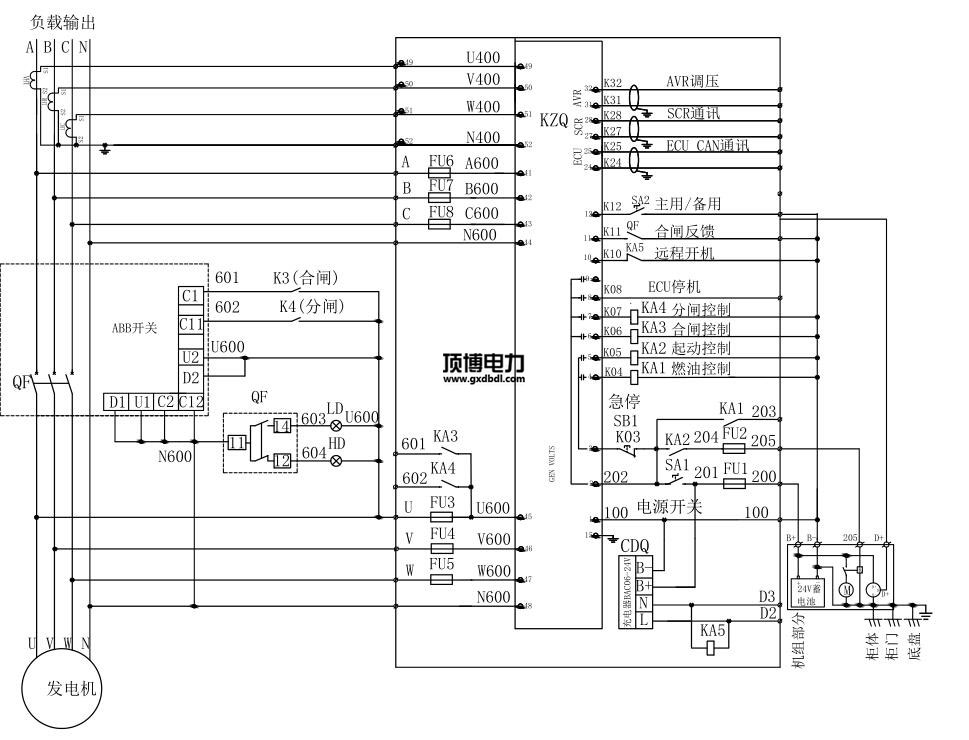

广西顶博发电机组制造:580KW柴油发电机并机柜线路电气图高清
